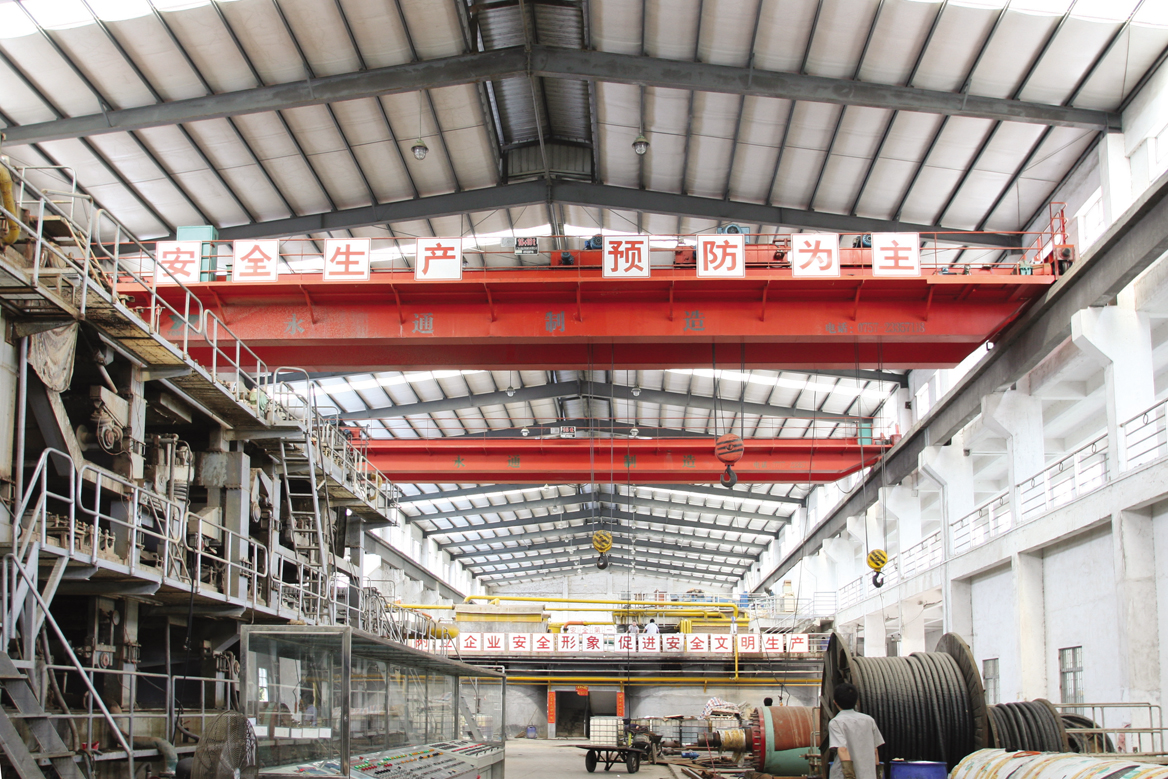

三小車葫蘆雙梁起重機產品介紹：
一般由機械、電氣和金屬結構三大部分組成。雙梁橋式起重機外形象一個兩端支承在平行的兩條架空軌道上 平移運行的單跨平板橋。

1、雙梁橋式起重機機械部分：分為三個機構即起升機構、小車運行機構和大車運行機構。起升機構是用來垂直升降物品，小車運行機構是用來帶著載荷作橫向移動；大車運行機構用來將起重小車和物品作縱向移動，以達到三維空間里做搬運和裝卸貨物用。

2、金屬結構部分：由橋架和小車架組成。

3、電氣部分：由電氣設備和電氣線路組成。

三小車葫蘆雙梁起重機結構圖紙：

1、橋架：由兩根主梁和兩根端梁及走臺和護欄等零部件組成的。其結構形式有兩種：箱形的和桁架的。

2、大車運行機構：由電動機、制動器、減速器、聯軸器、傳動軸、角型軸承箱、車輪等零部件組成。

3、雙梁橋式起重機小車：由小車架、起升機構和小車運行機構組成的。

4、起升機構由電動機、制動器、傳動軸、聯軸器、減速器、卷筒、定滑輪組和鋼絲繩等零部件組成的。分單制動器和雙制動器。

5、雙梁橋式起重機司機室：起重機操作者工作的地方。里面設有控制設備（聯動臺或凸輪控制器）、配電保護箱、信號裝置和照明設備。艙門關閉好之后，起重機才能開動。這樣可以避免車上有人工作或人還沒進入司機室時就開車，造成人身事故。

三小車葫蘆雙梁起重機零部件：

   雙梁橋式起重機的備品備件主要有：軸承、滑輪、車輪、傳動軸、鋼絲繩、制動器閘皮、緩沖器、聯軸器。

1、吊鉤組：是取物裝置。注意：吊鉤表面不得有裂紋；鉤口部位的磨損和滑輪輪緣的破碎。

2、滑輪組：分為動滑輪組和定滑輪組。注意：表面是否有裂紋；工作滑輪是否轉動靈活，滑輪輪緣是否破碎。滑輪破損后，用戶常采用硬釬焊（黃銅水焊）或電焊修補，以繼續使用。由于不均勻加熱，使滑輪變形，且硬度不均勻，會造成鋼絲繩不正常磨損，焊接質量也不易***，故不允許焊補。

3、鋼絲繩：注意：斷絲、斷股、打結、生銹、點蝕。在卷筒上涂抹鋰基潤滑脂潤滑。

4、卷筒組：是起升機構中用以纏繞鋼絲繩的部件。 齒輪聯接盤式卷筒組為封閉式傳動，分組性好。

5、減速器：是把電動機的高轉速，降低到各機構所需要的工作轉速。常用臥式減速器ZQ、立式減速器ZSC。注意:檢查油位；減速器運轉平穩，不應有跳動、撞擊和劇烈或斷續的噪聲，聲音均勻；在緊固處和聯接處不得松動。

6、聯軸器：用來聯接兩根同軸線布置或基本平行的轉軸，傳遞扭矩同時補償少許角度和徑向偏移。常用有CL型齒輪聯軸器、CLZ型齒輪聯軸器、制動輪齒輪聯軸器。注意：潤滑、齒的磨損。

7、制動器：一般裝在機構的高速軸上，以減少制動力矩。電力液壓塊式制動器型號是YWZ。注意：潤滑轉動的軸銷部位；觀察制動襯墊有無燒焦現象或有無焦糊味；制動輪摩擦面是否有油污。

8、車輪組：車輪與角軸承箱裝配在一起，組成車輪組。車輪按輪緣分：雙輪緣車輪、單輪緣車輪；注意：輪緣的磨損。輪緣少于10 毫米時要及時匯報，并密切觀察。

9、緩沖器：用來吸收起重機（或小車）與擋架（或碰頭）或同一跨度上相鄰起重機相碰撞時所產生的能量。分為：橡膠緩沖器和彈簧式緩沖器。 注意：檢查其是否完好。
10、電阻器：用來限制電動機電流的電器。機構起動平穩，減少沖擊。

11、導電裝置：電源導電裝置和小車導電裝置。安全滑觸線   集電器   電纜滑車

12、行程開關：按用途可分為終點開關（限位開關）和安全開關（保護開關）。

三小車葫蘆雙梁起重機主要技術參數如下：  起重量：5t、10t、16T/3.2t、20T/5t、32T/5t、50T/10t、75T/20T、125T/20T、150T/50T、160T/50T等多種規格；跨度：10.5m、13.5m、16.5m、19.5m、22.5m、25.5m、28.5m、31.5m等多種規格。工作級別：A5（用于工作不太頻繁，如一般機械加工和裝配車間）A6（用于工作較為頻繁、如冶金和鑄造車間的輔）  起重量用分數形式表示，分子為主鉤起重量，分母為副鉤起重量。

依靠沿廠房軌道方向的縱向移動，小車的橫向移動和吊鉤的升降運動來進行工作。  QD型雙梁起重機適用于機械加工與裝配車間、廠礦、企業的車間、倉庫、金屬結構車間、機械維修車間、冶金與鑄造車間以及種類倉庫的吊運工作等。
